Duct - HVAC Heater Plenum

555001326  /

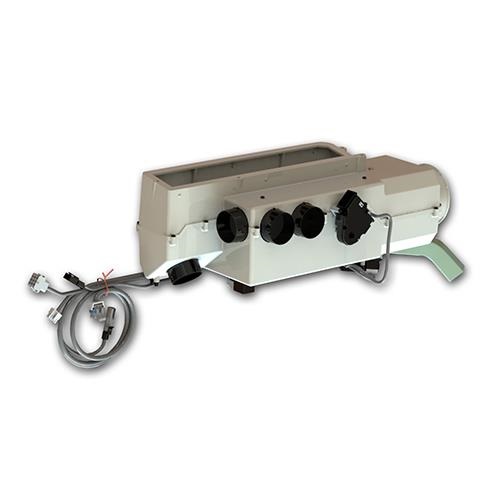

  • Heater Plenum Duct Assembly
  • (AC/Heater)
  • Electric Actuator
  • Actuator Motor P/N 47008705
ITEM #PART #DESCRIPTIONQTYUNIT
1PendingWire Harness W/ Fuse1EA
247008716Relay2EA
3NPNPlenum Top1EA
447008705Servo Motor2EA
547008714Coupling (Servo to Door)2EA
647008717Curbside Outlet1EA
747008718Door Bushing4EA
847008749Door - A/C / Heater1EA
947008750Insulation (1/4")11.5"EA
1047008751Door - Heat/Defrost1EA
1147008752Insulation (1/4")13"EA
12NPNPlenum Bottom1EA
13NPNPartition1EA
14NPNDeflector1EA

Parts Breakdown

ITEM #PART #DESCRIPTIONQTYUNIT
1PendingWire Harness W/ Fuse1EA
247008716Relay2EA
3NPNPlenum Top1EA
447008705Servo Motor2EA
547008714Coupling (Servo to Door)2EA
647008717Curbside Outlet1EA
747008718Door Bushing4EA
847008749Door - A/C / Heater1EA
947008750Insulation (1/4")11.5"EA
1047008751Door - Heat/Defrost1EA
1147008752Insulation (1/4")13"EA
12NPNPlenum Bottom1EA
13NPNPartition1EA
14NPNDeflector1EA
